各种汽车的车速信号线位置

[复制链接]
赵杰华 发表于 2015-1-17 23:57:16 | 显示全部楼层 |阅读模式

请登陆查阅清晰图

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
现代伊兰特

桑塔纳2000

别克塞欧



马自达323

广州本田2.4

丰田花冠

风神蓝鸟

东南菱帅







别克凯越
北京吉普


爱丽舍





帕萨特、宝来




奇瑞















别克君威2.5的车速信号线在右前半轴侧的有一个二线插头,电线的颜色分别为:白色   棕色
棕色的是地线,白色的是车速信号线

97道奇大捷龙:右大灯后方有一块变速器控制电脑14#(绿/白)为车速脉冲信号;

华泰特拉卡:仪表右边插头,上排右数第3根(黄/红);

三凌帕杰罗V73:方向盘下,左脚门边大插头中(白/蓝);

本田CR-V:车内右边ECU处31P白色插头蓝/白 本田CRV车的车速线.把仪表版拆开,在它上面有两个插座,就接绿色插座的第4针蓝/白色线就是了.


南韩现代七人车(新胜达)
在变速箱处找其中有两个三线插头!一个分别是:黑色;咖啡色;橙色
另一个分别是:黑色;黄色;橙色;
咖啡色就是车速信号线!
新圣达菲在电脑检测口可以找到!也是咖啡色。
你可以用万能表查在发动怠速情况下0。3-1。0v以内的线,或用示波器来查

新款皇冠2.5或3.0的数据脉冲线在仪表台后面的紫色线!!!需要注意的是后面有三根紫色线,最中间的这根就是了

丰田锐志在仪表后而仪表插头的第五条线,淡蓝色;锐志车的车速脉冲线拆仪表盘,后面有一个插头是浅蓝色的

宝马745接到ABS电脑的轮速线上就可以。有4根
奔驰S500也是接到轮速线上的
佳美2.4在副驾驶杂务盒后面的ECU盒上面的紫白色线
帕萨领驭的车速线在左前雨刮器下方的电脑盒上的 左边黑色插头上的 棕红线就是车速线了
奥迪A4车速脉冲线.前左门左侧有一茶色插座,17芯,第6根,白/蓝就是了
现代雅尊脉冲线在方向盘下面检测插座可以找到是黄色的

东风日产骐达在仪表盘后方为:绿色

宝马X5仪表台后备干26针综红色
雷克萨斯仪表台后16针插头下排右3浅绿
陆地巡洋舰4700副驾驶室电脑处28针紫色
奔驰C200右前大灯后电脑47针插头黑绿色
宝马7系列E65引擎盖下右侧41针黄红色.....宝马5系列同上棕红色
本田飞度在前右ECU里蓝白色
森林人在仪表后边中间扦头第12根绿黄条线就是!只有一根绿黄线!

起亚赛拉图车速线在车速传感器插头上绿色带橙色便是
车型 线色 位置
爱丽舍 橘黄色 仪表后蓝组插头
北京吉普 蓝/灰色 仪表后插座外排左起第3口
广州本田2.4 蓝/白色 排挡旁电脑最右侧白色插头第3排左起第5个针

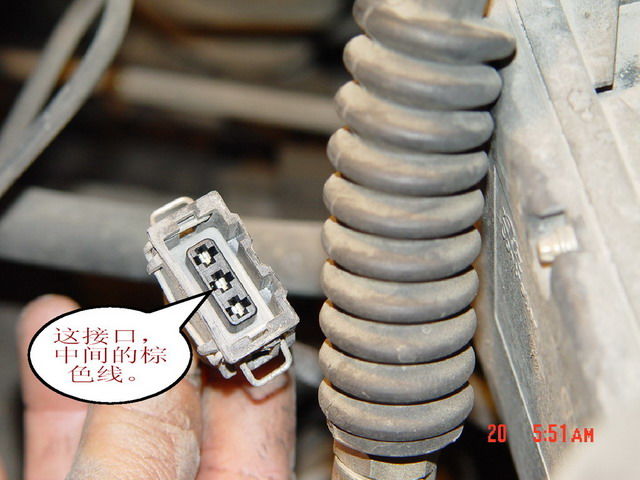

别克凯越 绿色 机舱变速器上3芯插头中间一个
丰田花冠 紫/白色 仪表底下电脑第2个插头左起第3根
风神蓝鸟 蓝/黑色 仪表后白色插头左起第5根
东南菱帅 黄色 仪表后兰色插座第2口
马自达323 灰/黑色 右边22针插头上排左边第4根
帕萨特、宝来 白/蓝色 CD电源插头第1根
奇瑞 棕色 变速箱插头中间一个
赛欧 蓝/红色 仪表后插头右边第一根
桑塔纳2000 黑/黄色 变速箱插头中间一个
现代伊兰特 灰/橙色 仪表下电脑线束
华泰特拉卡 黄/红 仪表右边插头,上排右数第3根

本田CR-V 蓝/白 车内右边ECU处31P白色插头
丰田锐志 淡蓝色 在仪表后而仪表插头的第五条线
皇冠2.5或3.0 紫色线 在驾驶室的右下装饰板里,白色18P下段右侧第2个
佳美2.4 紫白色线 在副驾驶杂务盒后面的ECU盒上面的
A4 白/蓝色 在仪表台左侧C茶色插头中第17根
GL8 深绿色 空气滤清器中60针插头上排右边第6针
丰田霸道 粉红/蓝色 右侧电脑C插18P第5根
丰田陆地巡洋舰 紫色` 副驾驶28针中排左起第5口
福美来 紫红色 右侧地板上方电脑中B白色插头24P第19
帕萨特领驭 棕红线 在左前雨刮器下方的电脑盒上的 左边黑色插头上
骐达 绿色 在仪表盘后方为
三菱EVO9代 黑/红银点 仪表后面
现代雅尊 黄色 在方向盘下面检测插座可以找到
A6 蓝色线 引擎室左侧白色插头10P第3P白
宝马X5 综红色 仪表台后面26针
雷克萨斯 浅绿 仪表台后16针插头下排右3
奔驰C200 黑绿色 右前大灯后电脑47针插头
宝马7系列 黄红色 E65引擎盖下右侧41针
本田飞度 蓝白色 在前右ECU里
翼虎 蓝黄线 电脑内
新款A4(2.0FSI) 白/蓝色 左前门与左脚踏板饰物旁有几个插头,其中有一个绿色17P插头,第9脚白带蓝这条就是车速线
思域 兰色 蓝色插座的蓝色线
凌志 RX-330 棕色 仪表后插头第18脚
丰田敞蓬跑车 紫色 仪表后右边插头;宝马525:引擎右前方刹车泵处棕红
